Поступил как-то на ввод в эксплуатацию счетчик импульсов СИ-206-Д2. Да вот беда - он тупой, как валенок - никаких настроек нет! Только прямой счет прямоугольных импульсов и кнопка сброса показаний.

   Посидел, подумал, и нашел выход из ситуации. Решил прицепить его на вал длиной 20 см и за один оборот вала делать два счета, т.е. один импульс = 10 см.

   Но! счетчик дает только целочисленное значение, а нам нужна десятичная точка.

Вскрываем.

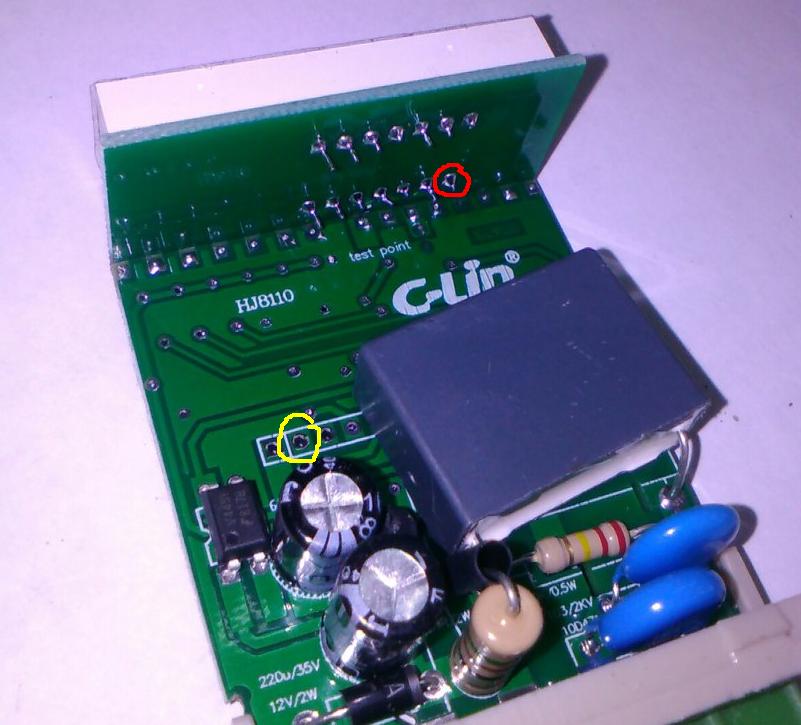

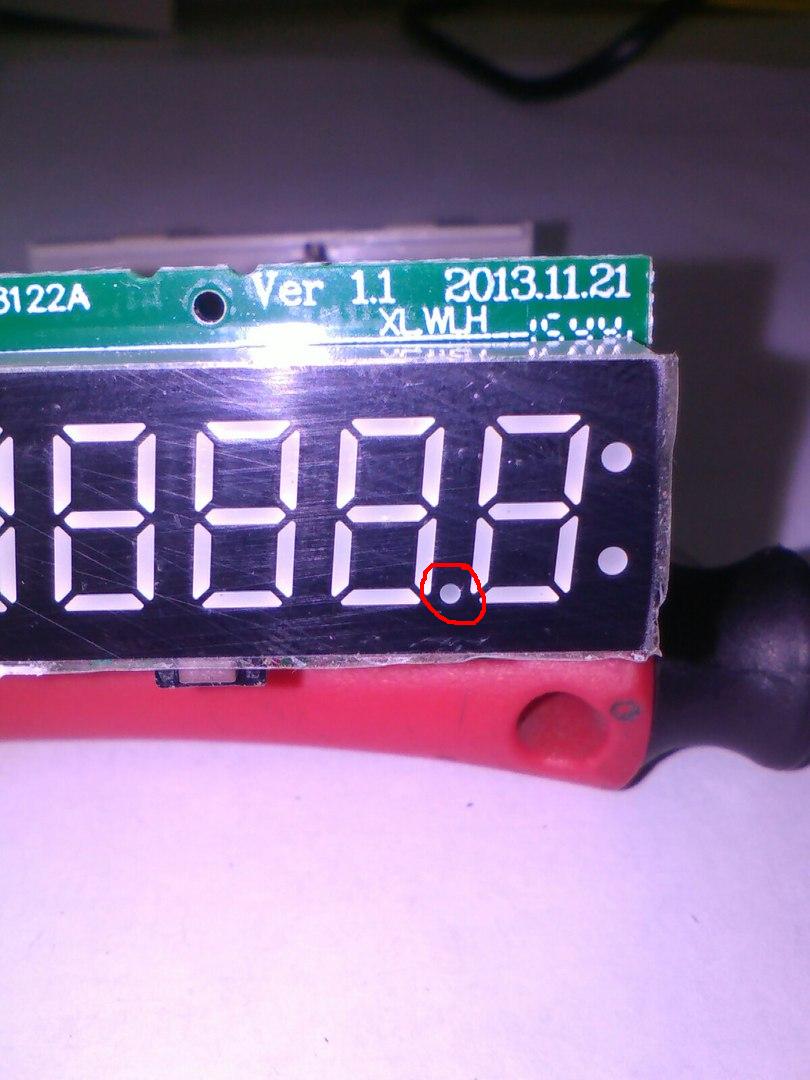

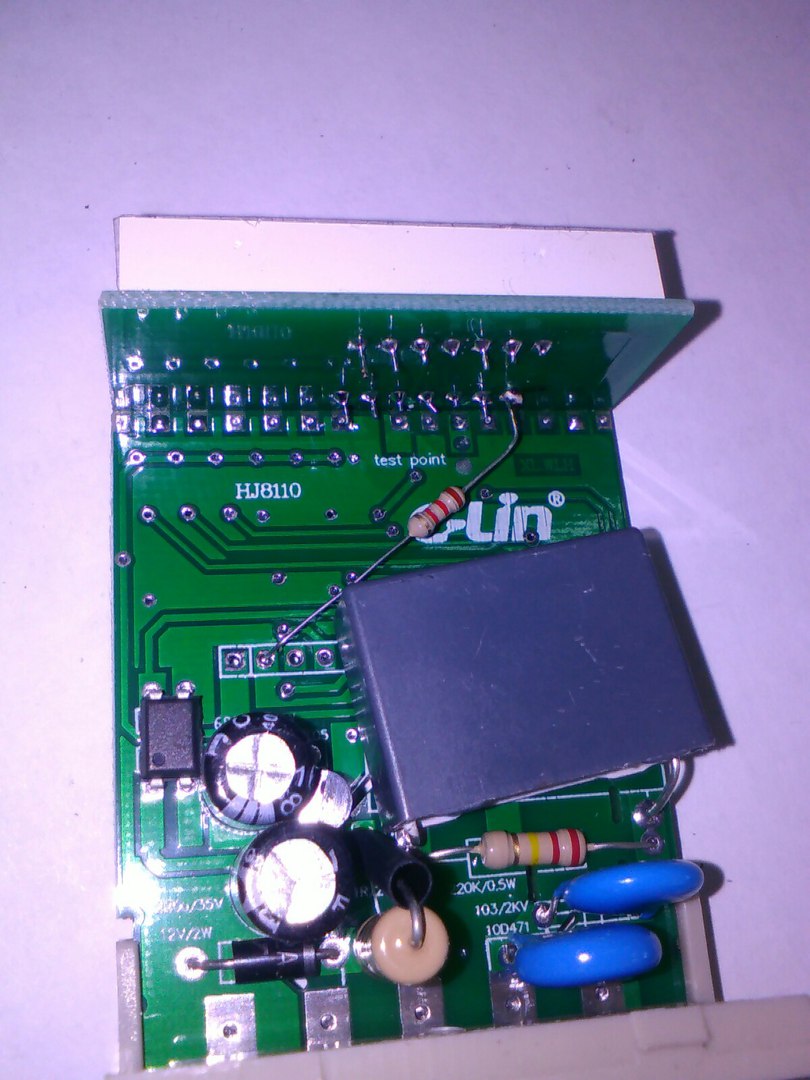

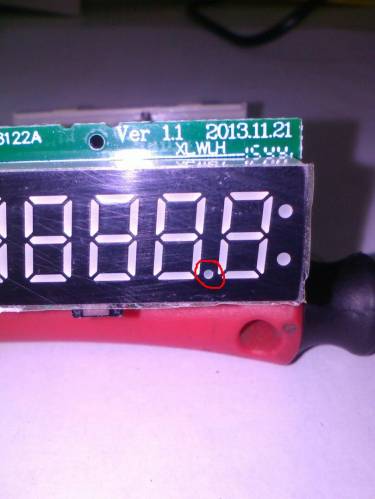

   И видим, что второй разряд индикатора имеет десятичную точку. Осталось только ее "зажечь". Методом исключения определяем вывод точки (отмечен красным). Так как индикатор используется с общим катодом - нужно этот вывод соединить с минусом питания  (отмечен желтым) через резистор (300 - 510 Ом).

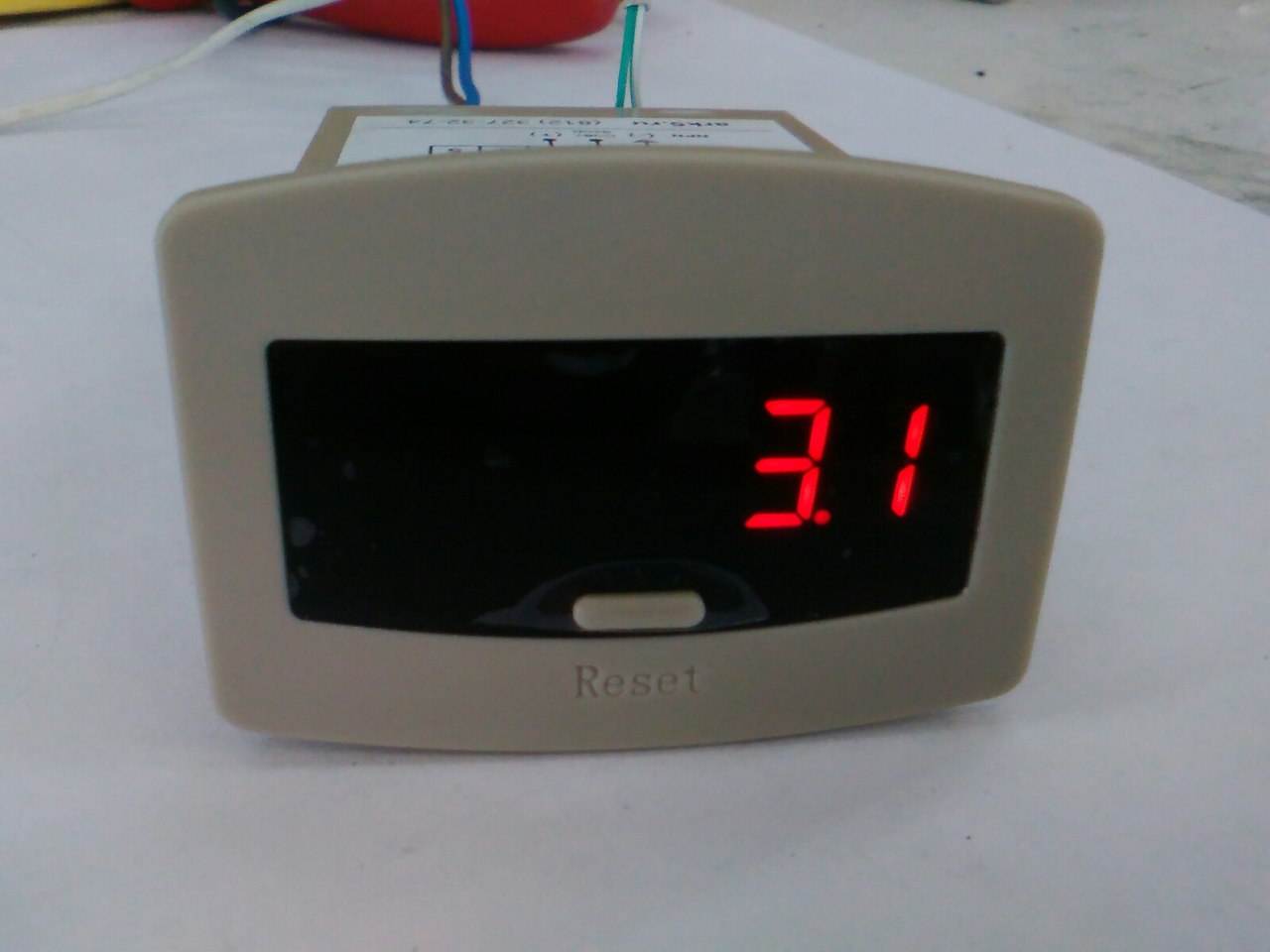

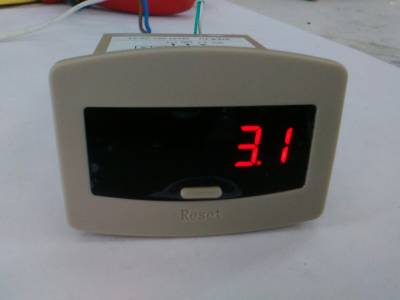

Результат работы

Технические параметры:

• Диапазон: 0...999999

• Fмакс.: 30 Гц
• Прямой счет

• Сброс: кнопка на лицевой панели

• Вход: NPN, сухой контакт
• Блок питания для датчиков - 12В
• Монтаж: в щит

Схема подключения
