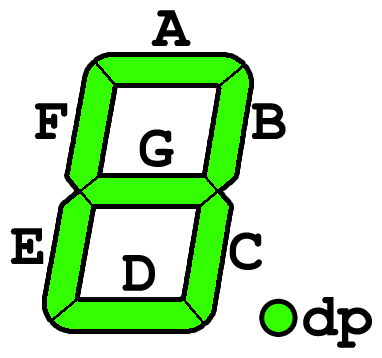

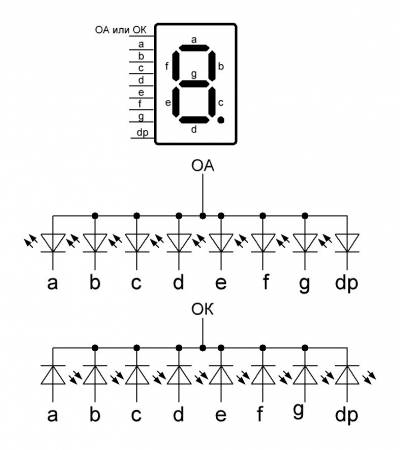

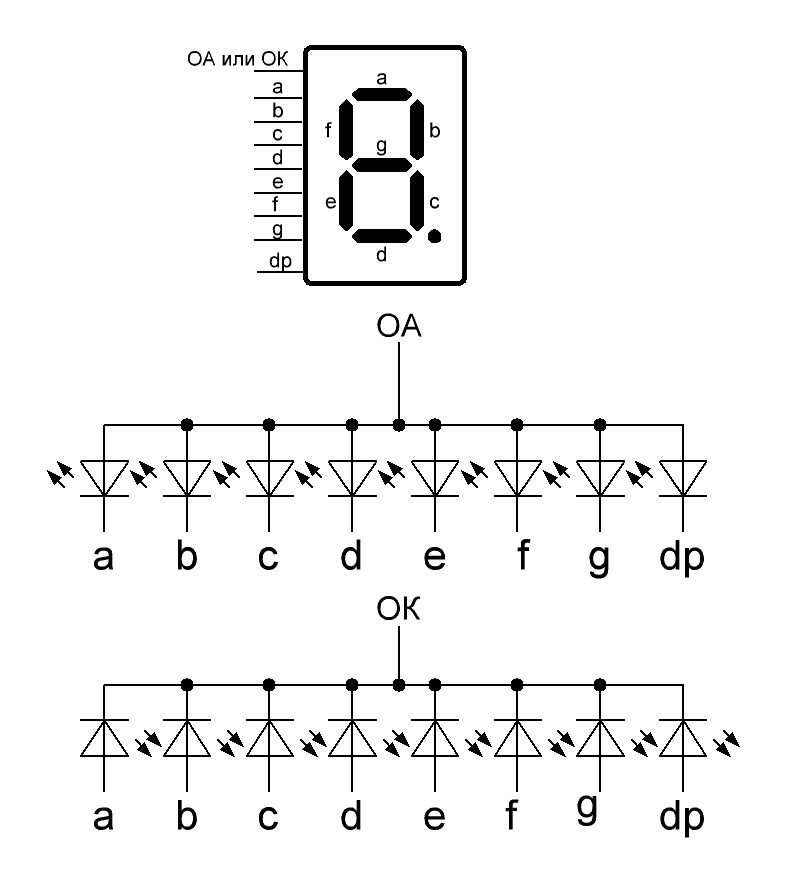

Часто выходит так, собранное устройство на микроконтроллере должно выдавать какую-то визуальную информацию конечному потребителю. Для этой цели нередко используют семисегментные индикаторы. Индикатор представляет собой набор светодиодов, «зашитых» в цельный корпус. Называется он так, потому что каждый светодиод подсвечивает свой определенный сегмент, а количество сегментов равно 7. Сегменты принято называть буквами латинского алфавита A, B, C, D, E, F, G. Точка обозначается dp (digital point). Отличаются индикаторы между собой между собой количеством разрядов (количество циферок), и способом подключения (общий анод (ОА) или общий катод (ОК)). В случае с ОА, общий вывод подключается на напряжение питания, а сегменты зажигаются на низком логическом уровне «0»; в случае с ОК — общий катод вешается на землю, а сегменты светятся, если подать на них логическую «1». Также не нужно забывать про токоограничивающие резисторы для светодиодов (510 - 1200 Ом). Чтобы вывести на индикатор определенное значение нужно зажечь необходимые сегменты. Например, чтобы вывести цифру "4" на семисегментный индикатор с общим катодом, необходимо подать логическую единицу на сегменты b,c,f и g. Существуют готовые калькуляторы для кодировки символов семисегментного индикатора. Вот ссылки на некоторые из них: http://www.getchip.net/posts/080-konvertor-velichin-kalkulyator-semisegmentnogo-indikatora/ http://pichobby.lg.ua/download/program/item/13-ledx8.html
| |
|
